提供“華洋”品牌機床附件系列產品詳細資料
更新時間：2025-02-28 瀏覽量：0

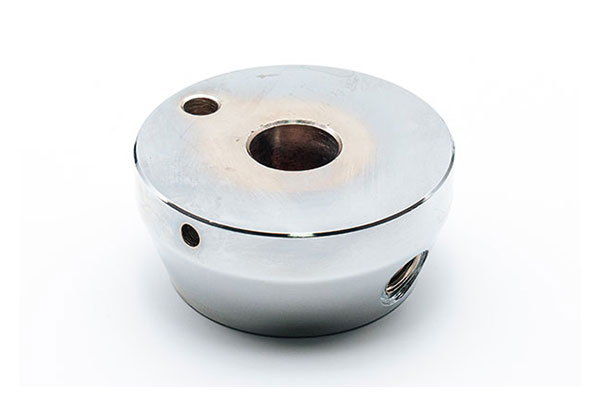

定位手柄座
【產品型號】HY8312.4
【執行標準】JB/T 7272.4-2014
【產品材質】鐵
【表面處理】噴砂或鍍亮鉻
【產品品牌】華洋
【產品產地】浙江寧波
【生產廠家】象山華洋機床附件廠
【詢價熱線】86-574-65010069

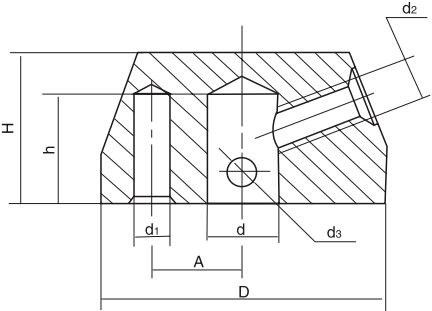

結構圖
參數尺寸
| 產品編號 | 主要尺寸 | 安裝孔 | ||||||
| 鑄鐵 | D | H | A | d | h | d? | d? | d? |
| HY8312.4\12x50 | 50 | 26 | 16 | 12 | 18 | 6.7 | M8 | 5 |
| HY8312.4\16x60 | 60 | 32 | 20 | 16 | 21 | 8.5 | M10 | 5 |
| HY8312.4\18x70 | 70 | 32 | 25 | 18 | 21 | 8.5 | M10 | 6 |
| HY8312.4\22x80 | 80 | 36 | 30 | 22 | 21 | 8.5 | M12 | 6 |
技術信息
| 名稱 | 材料 | 表面處理 |
| 手柄座 | 鐵 | 噴砂或鍍亮鉻 |
※ 裝配類型：底部帶平式盲孔，有側銷孔位，定位孔。
※ 特殊要求說明：安裝孔大小可按客戶提供的圖紙加工定制。
抱歉，該型號暫無3D模型！
